8T49N283C-999NLGI是【Renesas】推出的時鐘發生器/頻率合成器/PLL芯片，采用 VFQFPN-56 封裝，支持表面貼裝。以下是其核心特性：

? 支持 SDH/SONET 和同步以太網時鐘，包括所有 FEC 速率轉換

? 兩個差分輸出滿足 100G 以太網和 STM-256/OC-768 的抖動限制

? <0.3ps RMS（包括雜散）：12kHz 至 20MHz

? 所有輸出 <0.5ps RMS（包括雜散）12kHz 至 20MHz

?作模式：鎖定輸入信號、保持和自由運行

? 初始保持精度為 ±50ppb

? 接受多達兩個 LVPECL、LVDS、LVHSTL 或 LVCMOS 輸入時鐘

? 接受 8kHz 至 875MHz 的頻率

? 自動和手動輸入時鐘選擇，無中斷切換

? 時鐘輸入監控，包括對間隙時鐘的支持

? 相位斜率限制和完全無中斷切換選項，用于控制輸出相位瞬變

? 工作在 10MHz 至 40MHz 基頻模式晶振

? 生成 8 個 LVPECL / LVDS 或 16 個 LVCMOS 輸出時鐘

? 輸出頻率范圍從 8kHz 到 1.0GHz （diff）

? 輸出頻率范圍為 8kHz 至 250MHz （LVCMOS）

? 四個通用I/O引腳，可選支持狀態和控制：

? 四個輸出啟用控制輸入可以映射到八個輸出中的任何一個

? 鎖定、保持和信號丟失狀態輸出

? 開漏中斷引腳

? 每個 PLL 的可編程 PLL 帶寬設置：

? 0.5Hz、1Hz、2Hz、4Hz、8Hz、16Hz、32Hz、64Hz、128Hz、256Hz 或 512Hz

? 可選的快速鎖定功能

? 可編程輸出相位延遲，步長低至 16ps

? 通過 I2C 或外部 I2C EEPROM 進行寄存器編程

? 用于系統測試的旁路時鐘路徑

? 供電模式

VCC / VCCA / VCCO

3.3V / 3.3V / 3.3V

3.3V / 3.3V / 2.5V

3.3V / 3.3V / 1.8V （低壓耦合）

2.5V / 2.5V / 3.3V

2.5V / 2.5V / 2.5V

2.5V / 2.5V / 1.8V （低頻）

? 省電模式支持低至 1.7W 的功耗（有關詳細信息，請參閱功率耗散和散熱注意事項）

? -40°C 至 85°C 環境工作溫度

? 封裝：56QFN，無鉛 （RoHS 6）

概述

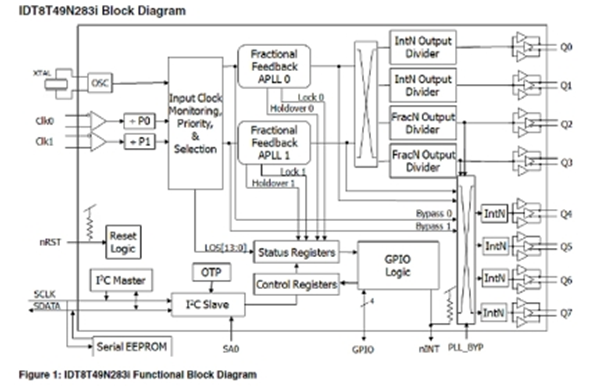

8T49N283C-999NLGI是一款具有兩個獨立的分數反饋 PLL，可用作抖動衰減器和頻率轉換器。8T49N283C-999NLGI配備了 6 個整數和 2 個小數輸出分頻器，允許產生多達 8 個不同的輸出頻率，范圍從 8kHz 到 1GHz。其中 4 個頻率彼此獨立，也與 inputs 完全獨立。其他 4 個是相關頻率。8 路輸出可在 LVPECL、LVDS 或 LVCMOS 輸出電平之間進行選擇。

這使得它非常適合用于任何頻率轉換應用，包括 1G、10G、40G 和 100G 同步以太網、OTN 和 SONET/SDH，包括 ITU-T G.709 （2009） FEC 速率。8T49N283C-999NLGI還可以充當頻率合成器。

8T49N283C-999NLGI最多接受兩個差分或單端輸入時鐘和一個晶振輸入。兩個內部PLL均可鎖定不同的輸入時鐘，這些時鐘可能具有獨立的頻率。每個PLL可以使用另一個輸入作為主時鐘的冗余備份，但在這種情況下，兩個輸入時鐘的頻率必須相關。

8T49N283C-999NLGI支持輸入時鐘之間的無中斷參考切換。8T49N283C-999NLGI監控所有輸入時鐘的信號丟失(LOS)，并在檢測到輸入時鐘故障時產生報警。支持自動和手動無中斷參考切換選項。LOS行為可以設置為支持有間隙或無間隙時鐘。

此外，8T49N283C-999NLGI還支持每個PLL的保持。從檢測到所有可用輸入基準電壓源丟失時起，保持的初始精度為50ppB。它為每個PLL維護一個歷史平均工作點，在保持模式下，該點可能會以有限的相位斜率返回。

典型應用

OTN 或 SONET/SDH 設備線卡（高達 OC-192，并支持 FEC 比率）

OTN 解映射（間隙時鐘和 DCO 模式）

千兆位和太位 IP 交換機/路由器，包括支持同步以太網

無線基站基帶

數據通信

此外，8T49N283C-999NLGI的核心參數為

PLL：帶旁路

輸入：晶體

輸出：LVCMOS，LVPECL

電路數：1

比率 - 輸入:輸出：1：8

差分 - 輸入:輸出：無/是

頻率 - 最大值：1GHz

分頻器/倍頻器：是/無

電壓 - 供電：2.375V ~ 3.465V

工作溫度：-40°C ~ 85°C

安裝類型：表面貼裝型

封裝/外殼：56-VFQFN
