TPS53314RGFR 是一款具有集成型 MOSFET 的 D-CAP? 模式、6A 同步開關。 該器件專為實現易用性、低外部組件數和小型封裝電源系統而設計。

該器件具有單軌輸入支持能力、一個 20-mΩ 和一個 7.5-mΩ 集成型 MOSFET、1% 準確度、 0.6 V 基準以及集成型升壓開關。 部分具有競爭力的特性包括：> 96% 的最大效率、3 V 至 15 V 的寬輸入電壓范圍、超低的外部組件數、用于實現超快瞬態響應的 D-CAP? 模式控制、可選的自動跳躍和 PWM 操作方式、內部軟啟動控制、可調頻率且無需補償。

轉換輸入電壓范圍為 3 V 至 15 V，電源電壓范圍為 4.5 V 至 25 V，而輸出電壓范圍則為 0.6 V 至 5.5 V。

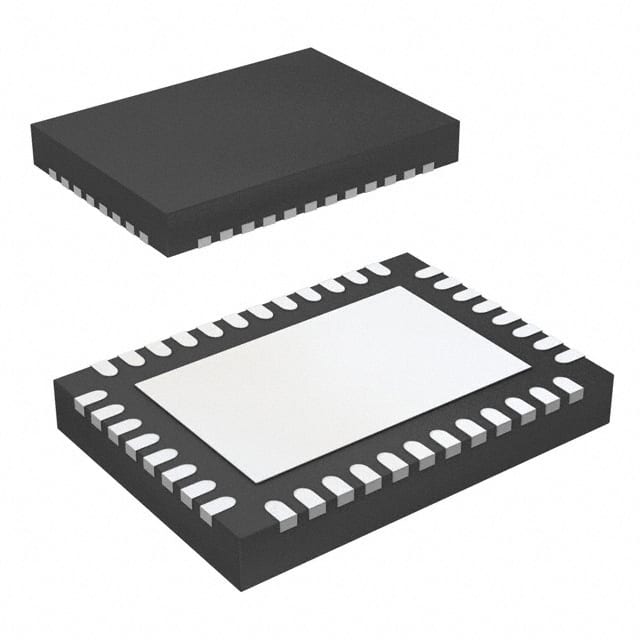

TPS53314 采用 5 mm × 7 mm 40 引腳 QFN 封裝，并具有 –40°C 至 85°C 的規定溫度范圍。

特性

轉換輸入電壓范圍：3 V 至 15 V

VDD 輸入電壓范圍：4.5 V 至 25 V

輸出電壓范圍： 0.6 V 至 5.5 V

5V LDO 輸出

具有 6A 連續輸出電流的集成型功率 MOSFET

<10μA 停機電流

用于提高輕負載效率的 Auto-Skip Eco-mode

具有快速瞬態響應的D-CAP 模式

可利用一個外部電阻器在 250 kHz 至 1 MHz 的范圍內選擇開關頻率

內置 1%、0.6V 基準

0.7-ms、1.4-ms、2.8-ms 和 5.6-ms 可選內部電壓伺服軟啟動

預充電啟動能力

集成型升壓開關

可通過外部電阻器來調節過流限值

過壓/欠壓、UVLO 和過熱保護

支持全陶瓷輸出電容器

漏極開路電源狀態良好指示

采用 PowerPAD 的 40 引腳 QFN 封裝

應用

服務器和臺式計算機

筆記本電腦

電信設備
