TPS7B68-Q1 是一款專為實現高達 40V 的工作電壓而 設計的 500mA 看門狗 LDO，其輕載條件下的典型靜 態電流僅為 19μA。該器件集成了一項可編程功能，用 于選擇窗口或標準看門狗，并使用外部電阻器來設置看 門狗時間（精度在 10% 以內）。

特性

? 適用于汽車電子應用

? 具有符合 AEC-Q100 標準的下列結果：

– 器件溫度 1 級：–40°C 至 +125°C 的環境工作溫度范圍

– 器件 HBM ESD 分類等級 2

– 器件 CDM ESD 分類等級 C4B

? 最大輸出電流：500mA

? 4V 至 40V 寬 VIN 輸入電壓范圍，瞬態電壓高達45V

? 3.3V 和 5V 兩種固定輸出電壓

? 最大壓降電壓：600mV（電流為 500mA）

? 在寬電容（4.7μF 至 500μF）和 ESR（0.001Ω 至20Ω）范圍內，與輸出電容器一起工作時保持穩定

? 低靜態電流 (I(Q))：

– EN 為低電平（關斷模式）時 < 4μA

– 輕負載（WD_EN 為高電平）時具有 19μA 的典型值（看門狗禁用）

? 可針對窗口看門狗和標準看門狗進行配置

? 開關窗口比例可配置為 1:1 或 8:1

? 完全可調的看門狗周期（10ms 至 500ms）

? 10% 精度看門狗周期

? 專用 WD_EN 引腳，用于控制看門狗開關

? 完全可調的電源正常閾值和電源正常延遲周期

? 針對 UVLO 的低輸入電壓跟蹤功能

? 集成故障保護：

– 過載電流限制保護

– 熱關斷

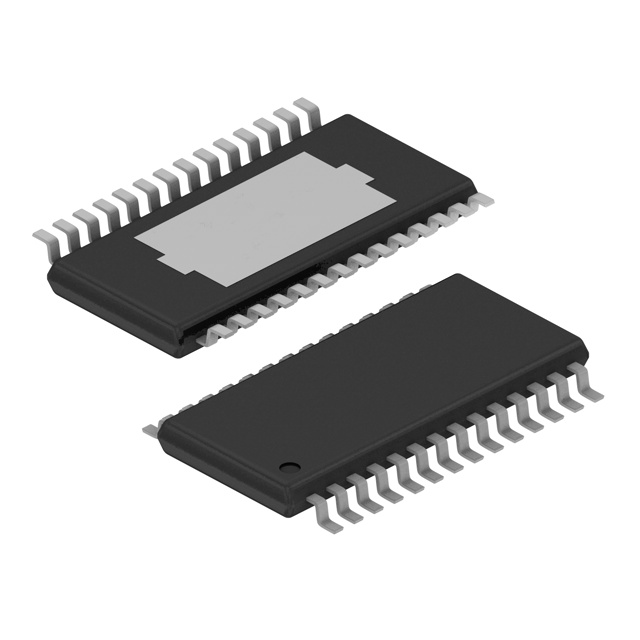

? 28 引腳 HTSSOP 封裝

應用

? 汽車 MCU 電源

? 車身控制模塊 (BCM)

? 車身舒適模塊

? EV 和 HEV 電池管理系統(BMS)

? 電子換擋器

? 變速器控制單元 (TCU)

? 電動助力轉向 (EPS)
